BC250 Serie — Rückwärts gekrümmte Radialventilatoren

AC DC EC

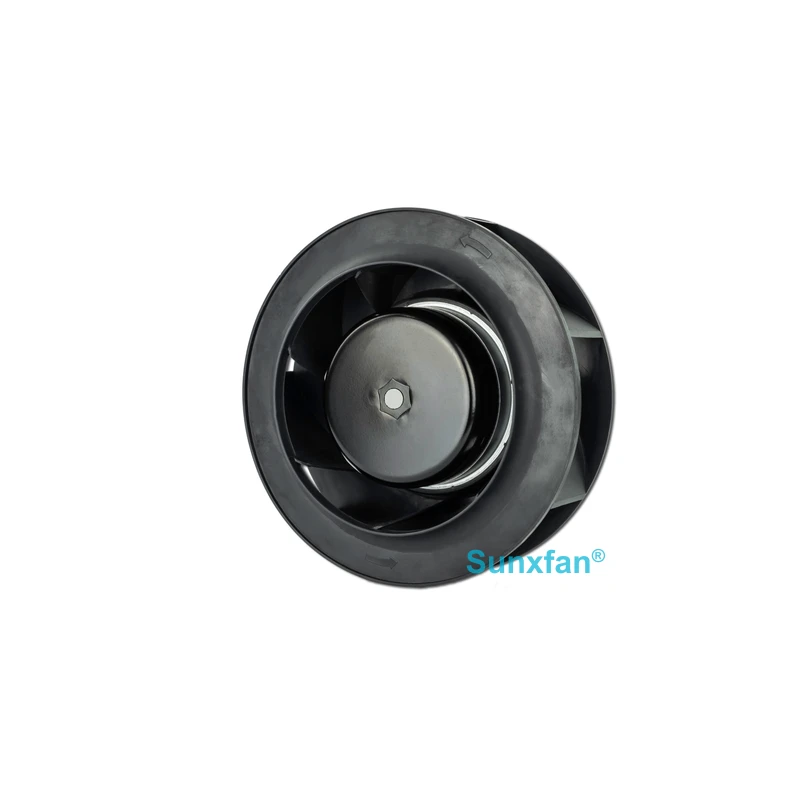

BC250 Serie Rückwärts gekrümmte Radialventilatoren — product photo
🔍

Anwendungen

250-mm-Radialventilatoren mit Rückwärtskrümmung, 1.080–1.680 m³/h bei 590–760 Pa, für Luftbehandlungsanlagen, Trocknungs- und Filtrationssysteme. AC- (3 Drehzahlstufen), DC- und EC-Versionen; die EC-Version ergänzt die 0-10V/PWM-Modulation für bedarfsgeführten Betrieb. Laufradoptionen verzinkt oder PA6+GF25, IP54.

Auswahlhinweise

Die Baureihe BC250 umfasst 7 Modelle mit 1080–14001800 m³/h und Gegendrücken bis 760 Pa. Verfügbar mit AC / DC / EC; die Drehzahl lässt sich über 3-speed, 0-10V/PWM, Modbus RTU(RS485) einstellen.

Für die Auslegung heißt das: ein Bauprinzip über den gesamten Kennfeldbereich, sodass sich Anlagen mit ähnlichem Luftbedarf ohne Wechsel der Ventilatorfamilie auslegen lassen. Für den EU-Markt gilt 230 V / 50 Hz, Rahmen sind CE (LVD, EMC) and ErP 2024/1834 in the EU.

Modell Spannung Leistung Luftmenge Geräusch Drehzahlregelung Details ansehen
BC250A-A092D3-01 230 V AC 50/60Hz 175/230 W 1400/1800 m³/h 74 dB(A) 3-speed
Modell Spannung Leistung Luftmenge Geräusch Drehzahlregelung Details ansehen
BC250A-D092A8-01 48 VDC 160 W 1450 m³/h 71±2 dB(A) 0-10V/PWM
Modell Spannung Leistung Luftmenge Geräusch Drehzahlregelung Details ansehen
BC250A-E072B3-01 230 V AC 120 W 1080 m³/h 64 dB(A) 0-10V/PWM, Modbus RTU(RS485)
BC250A-E092D1-01 115 V AC 125 W 1080 m³/h 68 dB(A) 0-10V/PWM, Modbus RTU(RS485)
BC250A-E092D3-02 230 V AC 160 W 1420 m³/h 74 dB(A) 0-10V/PWM, Modbus RTU(RS485)
BC250A-E092E1-02 115 V AC 160 W 1420 m³/h 74 dB(A) 0-10V/PWM, Modbus RTU(RS485)
BC250A-E092E3-03 230 V AC 240 W 1680 m³/h 77 dB(A) 0-10V/PWM, Modbus RTU(RS485)

Modelle vergleichen

Wählen Sie bis zu 4 Modelle aus, um detaillierte Spezifikationen zu vergleichen. Jede Parameterzeile ist farblich gekennzeichnet.

Häufig gestellte Fragen

BC250A-A092D3-01

Riemenantrieb oder Direktantrieb — warum geht alles auf Direkt?

Riemen fressen 2–5 % Übertragungsverluste, verlangen periodisches Nachspannen und Wechseln und erzwingen Ausrichtungsarbeit bei jeder Wartung.

Riemen fressen 2–5 % Übertragungsverluste, verlangen periodisches Nachspannen und Wechseln und erzwingen Ausrichtungsarbeit bei jeder Wartung. Der EC-Direktantrieb — wie bei diesem BC250 — nimmt all das weg: Das Laufrad sitzt auf der Motorwelle, der Wirkungsgrad ist höher, die Wartung geht gegen null, und die Drehzahlsteuerung kommt aus der Motorelektronik statt aus einem mechanischen Riemenscheibenwechsel.

Wie rechne ich diese m³/h- und Pa-Werte in CFM und Zoll Wassersäule um?

1 m³/h = 0,589 CFM und 1 Pa = 0,00402 Zoll Wassersäule.

1 m³/h = 0,589 CFM und 1 Pa = 0,00402 Zoll Wassersäule. Die 1.080–1.680 m³/h bei 590–760 Pa des BC250 entsprechen also rund 636–989 CFM bei 2,4–3,1 Zoll. Behalten Sie die Ursprungseinheiten beim Vergleich mit veröffentlichten Kennlinien — Zwischendurch zu runden ist der klassische Weg zum falschen Laufrad.

Welche routinemäßige Wartung braucht ein EC-Radialventilator?

Von Natur aus sehr wenig: Die Lager sind abgedichtet und lebensdauergeschmiert, und es gibt keinen Riemen oder Kommutator, der verschleißt.

Von Natur aus sehr wenig: Die Lager sind abgedichtet und lebensdauergeschmiert, und es gibt keinen Riemen oder Kommutator, der verschleißt. Die zwei Aufgaben, die zählen: das Laufrad reinigen — Staub bringt die Unwucht und zeigt sich zuerst als Vibration — und die Befestigungsschrauben nach den ersten paar hundert Stunden nachziehen. Ein jährlicher Reinigungs- und Vibrationscheck ist ein solider Standard für Dauerbetriebsanlagen.

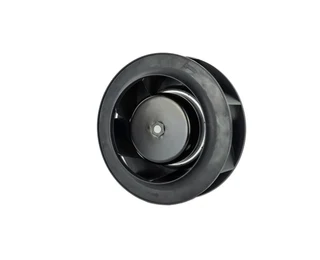

Rückwärts gekrümmte Radialventilatoren - BC250 Serie — SUNXFAN series overview card
